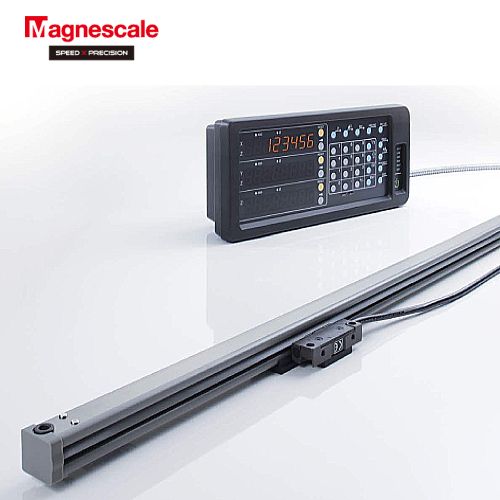

Thước quang MAGNESCALE GB-ER (SR138R) (Nhật Bản - Japan)

  • NH01124
  • MAGNESCALE
Liên hệ

Tính năng:

  • Độ bền tuyệt vời trong điều kiện nhà xưởng: chống dầu, bụi bẩn, sốc và rung.
  • Thiết kế nhỏ gọn để tiết kiệm không gian.
  • Độ chính xác: (5+5L/1000)μm
  • Độ phân giải: 0,5μm

Ứng dụng:

  • Hiển thị giá trị tọa độ cho các trục máy công cụ.
  • Lắp đặt cho các máy gia công: Máy tiện, máy phay, máy mài
Nhật Bản - Japan
Specifications

Magnescale reserves the right to change product specifications without prior notice.

ModelGB-ER(SR138R)
Measuring length(L:mm)50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 750, 850, 950, 1050, 1250, 1400, 1600, 1850, 2050, 2200
Scale lengthOverall length(mm)L+104mm(50~200mm), L+120mm(250~2200mm)
Maximum travel length(mm)L+14mm(50~200mm), L+30mm(250~2200mm)
With or without CenterfootplateNone(50~950mm), Included(1050~2200mm)
Mounting hole pitchL+91mm(50~200mm), L+107mm(250~2200mm)
Accuracy(20℃)(5+5L/1000)μm
Reference pointStandard:Center point
Allowable face flatness±0.1mm
Expansion coefficient(11±1)×10-6/℃
Operating temperature0~40℃
Storage temperature-20~50℃
Head cable length0.3m
Cable length3m
Protective design gradeScale: IP65 Interface unit: IP30
Output signalOutput signalA/B quadrature signal, Z signal
Power supplyDC+5V±5%
ConnectorD-sub 9 pin
Resolution0.5μm
Response speedScale signal60m/min
Reference signal60m/min
Maximum consumption current200mA



MODELMODEL MODEL MODEL
GB-005ERGB-035ERGB-065ERGB-140ER
GB-010ERGB-040ERGB-075ERGB-160ER
GB-015ERGB-045ERGB-085ERGB-185ER
GB-020ERGB-050ERGB-095ERGB-205ER
GB-025ERGB-055ERGB-105ERGB-220ER
GB-030ERGB-060ERGB-125ER



Công ty TNHH Thiết Bị Công Nghiệp T&T Việt Nam rất hân hạnh mang đến cho quý khách những sản phẩm chất lượng, giá tốt nhất từ thương hiệu MAGNESCALE. Hãy liên hệ với chúng tôi ngay để nhận được sự tư vấn sản phẩm và báo giá tốt nhất.
